Autor Tema: COMO DESMONTAR UN VOLANTE G27  (Leído 15558 veces)

ACESIM

  • Newbie
  • *
  • Mensajes: 19
    • Ver Perfil
COMO DESMONTAR UN VOLANTE G27
« en: Agosto 21, 2014, 02:11:10 pm »
Mensaje reuperado del antiguo foro de ACESIM por orlandosport

La escritura en esta página no fue objeto de revisión profesional.
Por favor, pedir disculpas por los errores de ortografía y la gramática, el Inglés no es mi lengua materna.

 El Logitech G27 desmontado en sus componentes

El Reson para esta actividad era verificar si el G27 es todavía adecuado para ser convertido en un JL-rueda. El resultado es positivista, no hay ningún problema para convertir el G27 en un JL-G27.
Gracias Logitech ;-).

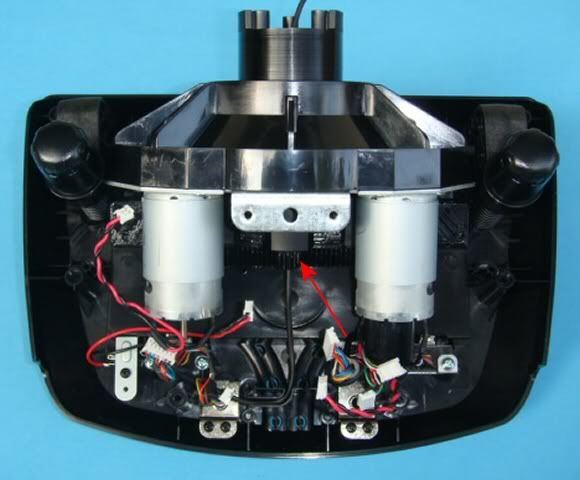

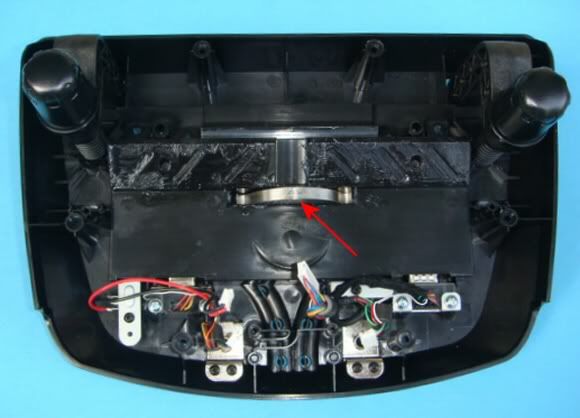

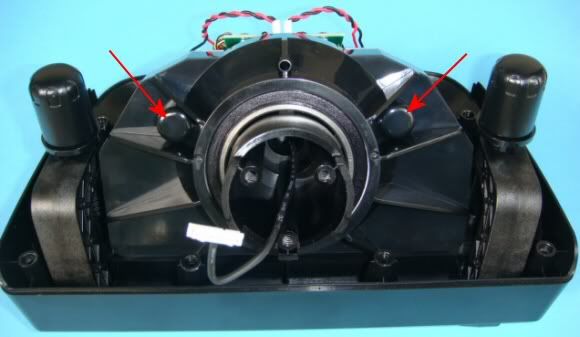

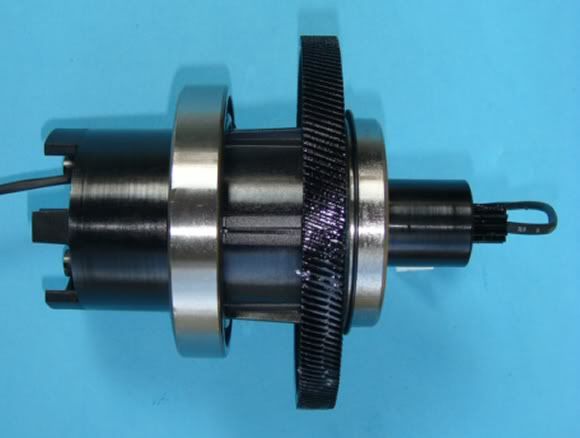

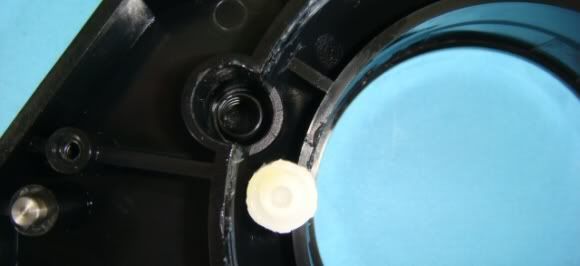

Tomé estas fotos de desmontar para el espectador interesado y la tecnología para dar la impresión a las personas valientes que quieren reparar o mod de su G25/27. Después de quitar el volante se puede ver la nueva tarjeta de circuito impreso. Se sujeta con dos tornillos. Los botones de la rueda seis están conectados por dos de 4 clavijas. La nueva tarjeta de circuito impreso tiene una gran cantidad de componentes electrónicos y el LED para las luces de cambio. Interruptores para los cambiadores de padel son los mismos al igual que el G25 una vez. Después de retirar la tarjeta de circuito impreso, se encuentran los tres tornillos, la fijación de la unidad de palanca de cambios padel en el eje de dirección. Las flechas rojas de las posiciones de los tornillos, que sostiene la cubierta superior de la carcasa. Las flechas verdes de las posiciones de los tornillos, conexión de la caja de engranajes de dirección a la parte inferior de la carcasa. Tire en el lado posterior de la tapa superior para retirarlo. Los detalles internos de la G27 son muy similares con el G25. nuevo en el G27, este dos "ollas". Explicación de su función más adelante. limitación mecánica del ángulo de rotación es idéntico con el G25. Cuando el montaje de la rueda, que tienen que ver con cuidado de que la posición de la cremallera de engranaje está exactamente centrada y la leva del eje de dirección está apuntando exactamente hacia arriba. Un error de un arte sólo hará que el G27/25 no en muy buen estado capaz de calibrar. Aquí puedes ver la sesión de la primavera plana. Se elimina la holgura entre rueda dentada y cremallera y está proporcionando reducción de ruido. La caja de engranajes desmontado. El eje de dirección nuevo con la rueda dentada helicoidal. La rueda dentada nueva ya no se fabrica en dos pices para compensar separación entre las artes, como lo ha sido en el G25. Yo no creo que tenga ninguna influencia durante la conducción. Los ejes de los motores se extienden por 3,5 mm. ¿Por qué, se puede ver a continuación. Los ejes largos de los motores están sentados en esta primavera el apoyo cojinetes de venta libre. De esta manera los ejes son forzados en una dirección para compensar la holgura axial. Sin embargo, cuando la conducción se puede escuchar algunos ruidos clac cuando la rueda recibe entradas fuertes picos, por ejemplo, al conducir sobre la acera. Pero el ruido general de la caja de cambios es más baja significativa en comparación con el G25. El rodamiento con su contador de la primavera siguiente. Los motores tienen un tornillo de montaje adicional. Algunas modificaciones en los motores están a la vista. No puedo decir si los motores tienen más potencia. El poder de IC en la placa principal son del mismo tipo, como en el tablero de G25. El sensor de ángulo de rotación es la misma que en el G25. Lamentable este tipo de sensor muy buena tiene dos puntos débiles, que se va a encontrar cuando la rueda está perdiendo su posición neutral durante la conducción. 1. Los tornillos de montaje puede aflojarse debido a la gama de temperatura de un motor frío y caliente. Esto es fácil de reparar. Sólo apriete el tornillo y utilizar algunos blocaje seguro de disolvente en los tornillos. 2. Puede ocurrir que el eje de la rueda de negro se convierte en una grieta del cabello. La rueda luego se vuelve flojo en el eje del motor. reparación es posible, pero más complicado. Para ello voy a escribir un manual, cuando voy a tener que hacer una reparación de ese tipo en el futuro. Por último, un consejo para todos los que se retira la placa de metal con los motores de la caja de cambios del volante G25. A diferencia del G27 al G25 tiene un par de dos ruedas de engranaje en el eje de dirección, pre cargado contra la otra por dos muelles. Esto se hizo para eliminar el juego entre los engranajes. Al retirar los motores, esta carga previa se ha ido. Así antes de montar los motores de nuevo, la carga previa tiene que ser restaurada en las ruedas de engranaje. Para este propósito la caja de engranajes tiene un orificio en su parte frontal superior. Este agujero es congruente con los agujeros de las dos ruedas dentadas. Montaje es el siguiente: 1. Girar el eje de dirección hasta que los orificios de las ruedas dentadas son casi en la misma posición como el agujero en la carcasa de la caja de engranajes. 2. Tome por ejemplo una broca 2,5 mm y la puso en el agujero de la caja de cambios. Ahora girar ligeramente el eje de dirección hasta que la broca se encuentra el orificio de la primera rueda dentada. Ahora gire el equipo de lucha contra la segunda rueda en sentido horario hasta que se mueva broca Thru los dos agujeros de las ruedas dentadas. 3. Ahora usted puede montar la placa de metal con los motores. Después de eso no se olvide de sacar la broca ;-).


































franreve

  • Newbie
  • *
  • Mensajes: 25
    • Ver Perfil
Re:COMO DESMONTAR UN VOLANTE G27
« Respuesta #1 en: Febrero 10, 2015, 09:33:17 am »
Hola. Quería aprovechar este tema para hacer una consulta. Tengo un problema con el G27 y es que al acelerar se activa también el embrague. No hasta el 100% pero si hasta un 60% o 70%. Me pasa con el driver de Logitech instalado y sin él. Y cuando piso el embrague no hace nada. Alguna sugerencia más allá de comprar otro volante?

arsana50

  • Full Member
  • ***
  • Mensajes: 237
    • Ver Perfil
    • LIFE 4 RACING
Re:COMO DESMONTAR UN VOLANTE G27
« Respuesta #2 en: Febrero 16, 2015, 01:59:59 pm »
Has reasignado los pedales??? Me refiero a que en una instalación de rFactor la configuración que trae originalmente hace cositas raras en las asignaciones de controles y cuando reasignas lo coloca todo bien. Entiendo que te lo hace en rFactor o como norma general???
